中小型气体运输船一般运输液化天然气(LNG)或液化石油气(LPG),或其他气态化学产品。有些船舶的设计可能专为加注或船对船业务而量身定制。这种规格级别的船舶需要能够适应不同的航程距离、装载条件和航行速度,以及货物装卸和进出港作业的不同功率要求。船舶的初投资成本(CAPEX)和运营支出(OPEX)对于确保业务的盈利能力和竞争力至关重要。
气体运输船的载货量和运营状况各不相同,这意味着对推进和电力的要求也会有很大差异。因此,船东必须在尽量降低船舶能效设计指数(EEDI)与确保所装的推进动力足以按照IMO MARPOL 公约要求,应对恶劣天气条件的需要之间取得平衡
运载危险品或污染物的船舶通常需要配置后备转向和导航系统,以防出现安全事故。中小型气体运输船还经常在如海峡或峡湾等具有挑战性的水域航行,因此必须具备可靠的推进系统、有效的转向能力和出色的操控性。它们还可能航行在对排放和水下噪音有着严格环境保护要求的地区。此外,港口作业可能靠近环保法规更为严格的城市地区。
鼠标悬停或点击符号,显示关于综合解决方案六个部分的更多信息。
小型气体运输船DF-DE设计
降低排放和提高操作灵活性是瓦锡兰为中小型气体运输船开发推进系统的主要着眼点。这些具有高度适应性的定制化推进系统可根据船舶的预期运行模式,通过增加各种先进功能来优化其性能。
适用于该船型的一个不错的选择是柴电混合动力推进系统,包括具有燃料灵活性的中速发电机组、主开关板,布置在艉部的全回转推进器及其推进电机,艏侧推及其驱动电机,和基于电池的储能系统(ESS)。综合能源管理系统(EMS)可确保所有设备之间的完美协作,减少能量传递损失,从而在所有运行模式下都能达到最佳性能。

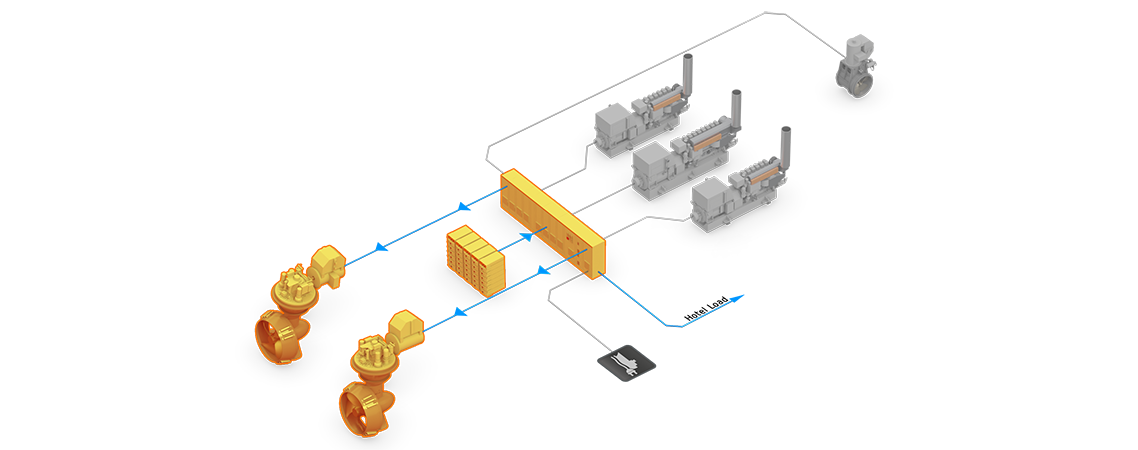

该模式下以船载电池组为主推进器和船上用电设备提供电力,不运行发电机组,可以实现零排放运行。该模式下的可用时间取决于船载电池的容量。
该模式下所需数量的发电机组会自行启动,以确保提供目标航速所需的功率。全速航行需要所有发电机组同时运行,服务航速则需要较少的发电机组数量,而经济航速可能只需要运行一台发电机组。电池系统提供峰值功率,应对瞬时突加负荷,从而帮助减少燃料消耗和检修需求。
电池组为推进器和船上用电设备提供电力。功率管理系统则控制发电机组,以确保所需的电力和冗余。

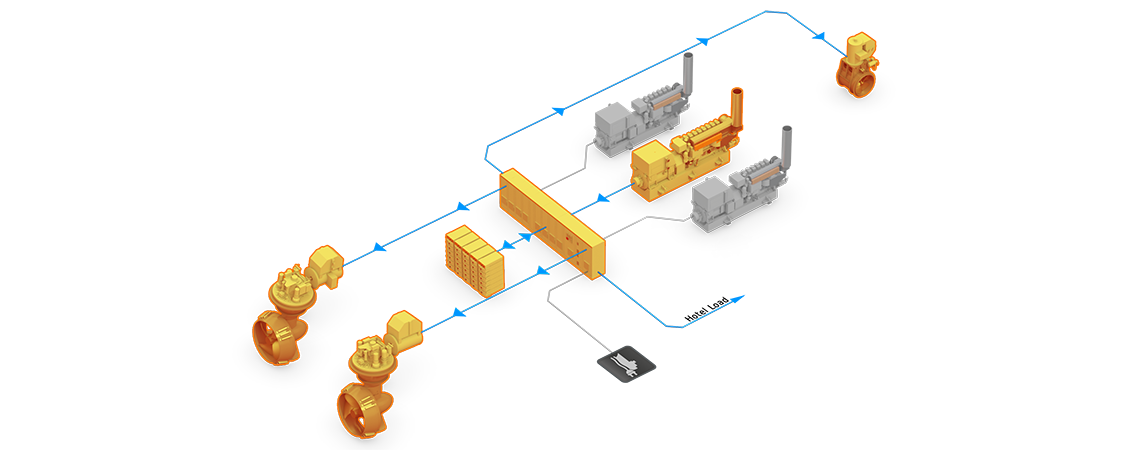

主要由电池组提供机动运行所需功率,而发电机组则用于为电池充电,并在需要时提供额外功率。

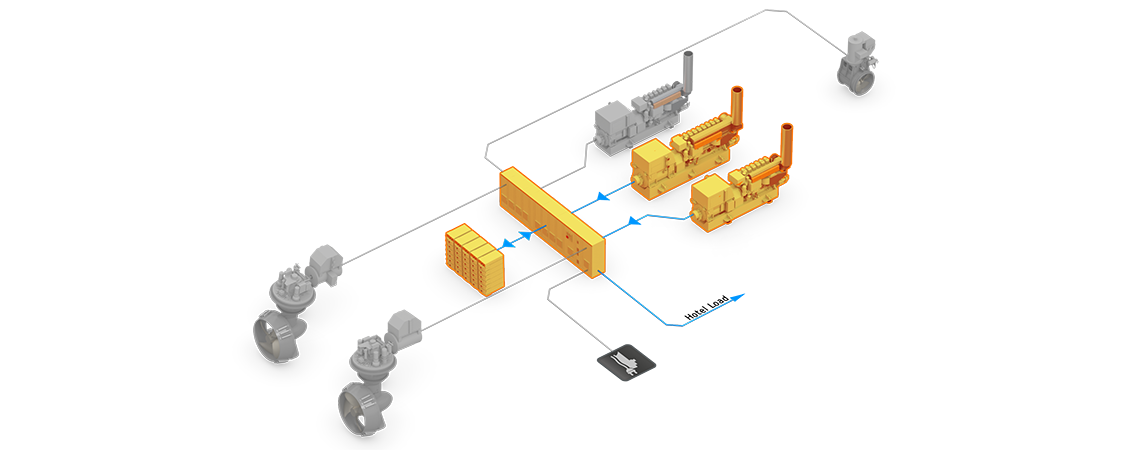

该模式主要由发电机组提供功率,电池组帮助减少负荷波动,确保平稳、高效的货物作业。电池组能应对负荷突变,提供峰值功率,改善发电机组的运行状况。

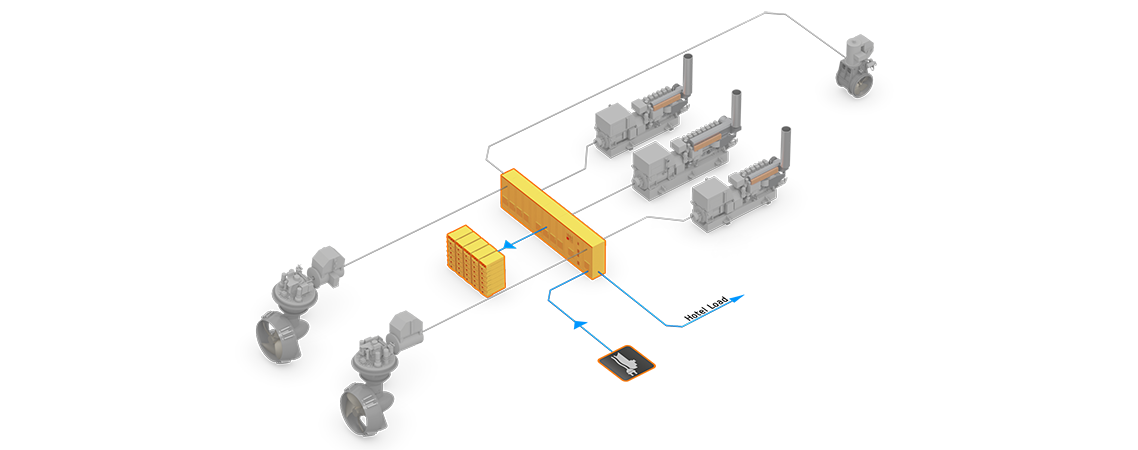

在有岸电的港口,连接岸电为船上用电设备供电;如果没有岸电,则由发电机组提供所需电力。电池组提供峰值功率,防止发生停电,或在需要时通过电网充电。
辅助发电机组的大小可根据满足最高平均负荷的需要来确定,而电池组可在装载/卸载期间提供峰值功率,确保发电机组总是运行在最佳负荷,从而降低燃料消耗。
柴电推进与电池的组合提供了新的运行可能:
Expand all
Collapse all
小型气体运输船DF-DM设计
降低排放和提高操作灵活性是瓦锡兰为中小型气体运输船开发推进系统的主要着眼点。这些具有高度适应性的定制化推进系统可根据船舶的预期运行模式,通过增加各种先进功能来优化其性能。
适用于这种船型的一个不错的选择是混合动力推进系统,包括具有燃料灵活性的中速主机、通过齿轮箱驱动可调桨、轴带发电机/电动机(PTO/PTI)、基于电池的储能系统(ESS)以及辅助发电动机组。综合能源管理系统(EMS)可确保所有设备之间的完美协作,减少能量传递损失,从而在所有运行模式下都能达到最佳性能。

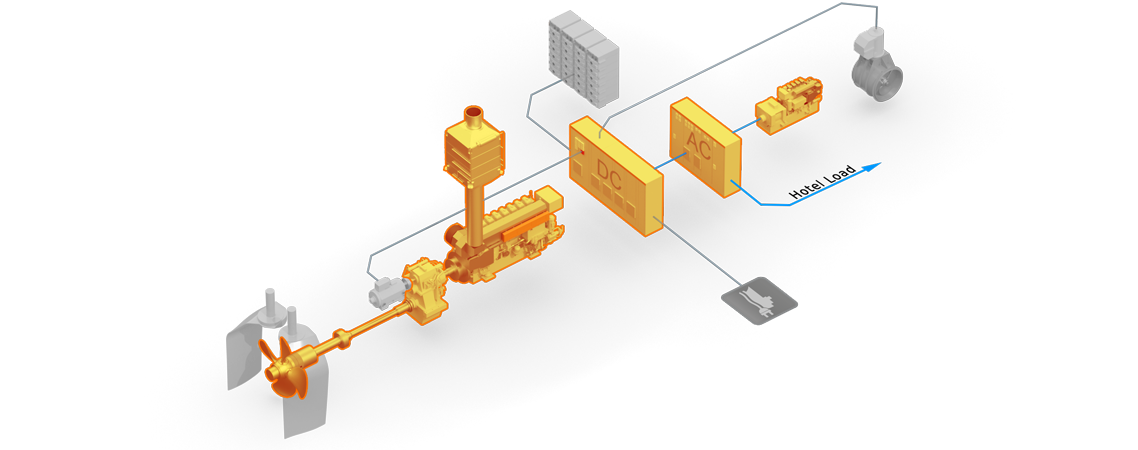

在这种模式下,船舶按传统方式航行,主机驱动螺旋桨,辅助发电机组为船上用电设备提供电力;电池组处于非活动状态。这是其它所有船舶运行模式的后备模式。

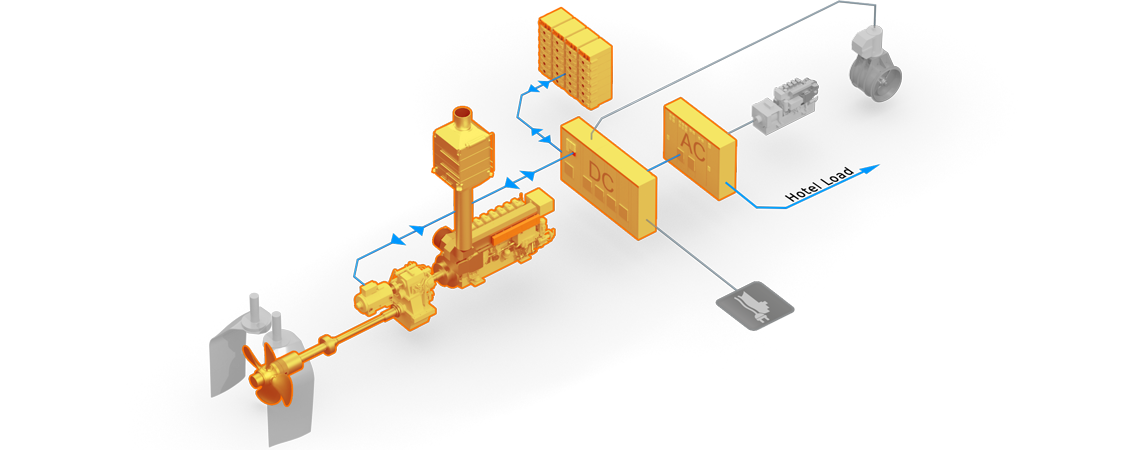

主机为螺旋桨提供所需功率,并驱动PTO为船上用电设备提供电力。辅助发电机组处于停机状态。电池组则在推进或电力负荷出现功率波动(削峰)时为PTO提供支持。此外,ESS还作为PTO的后备,在PTO出现故障时承担用电负荷(备用电源),并在负荷急剧上升时帮助主机稳定(即时电源)。
在这种运行模式下,CPP通过主机协助管理PTO。
这是在自由航行时最常用的模式,也可用于机动操纵运行。
PTO有助于减少辅机的运行时间,还能降低油耗和排放,因为电力由效率更高的主机产生。稳定的发动机运行可降低油耗,并有助于使用可能需要控制燃烧条件的替代燃料。

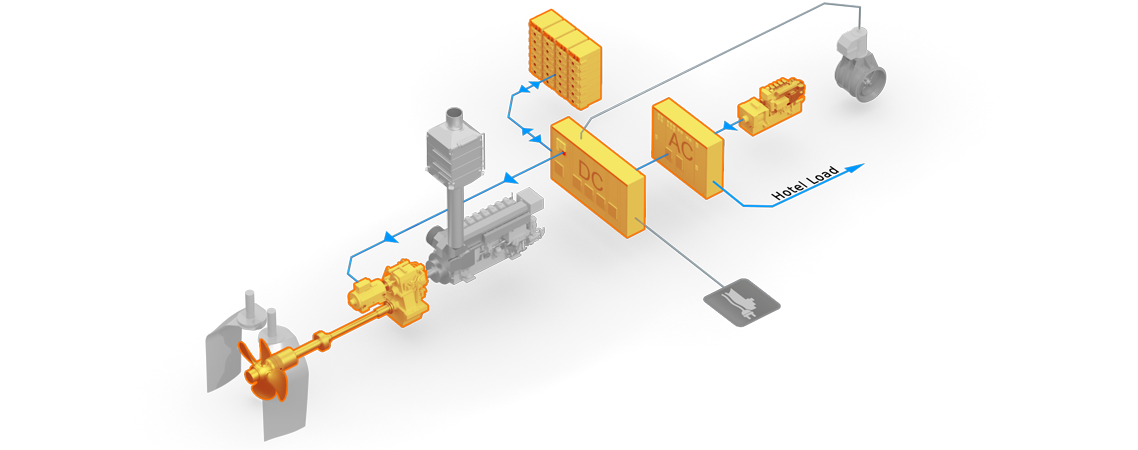

辅机为PTI提供电力,而PTI则作为电动机通过齿轮箱驱动螺旋桨。电池组提供峰值功率,主机处于非活动状态。这种模式非常适合低速航行和机动运行。
该模式允许船舶根据能源需求调整船上功率消耗设备的负荷,在推进动力需求较低时减少燃料消耗和排放。由于采用了削峰模式,辅助发动机可以在稳定负载下工作,从而进一步降低油耗。
该模式还可作为主机发生故障时的安全备用模式,因为船舶能以较低速度航行到最近的港口。

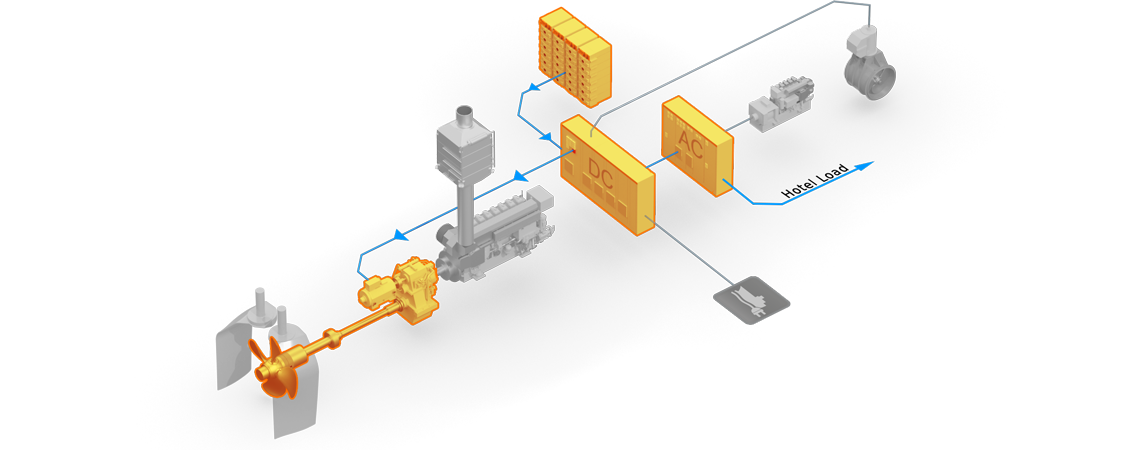

电池组为PTI提供电力,而PTI则作为电动机驱动螺旋桨。电池组同时为船上用电设备提供电力。由于蓄电池提供了全船所需要的功力,因此船舶可以在相对较短时间内实现零排放,并减少噪音和振动——例如在低速航行和机动运行时。这也减少了主机和辅机的运行时间。
主机和PTI同时为螺旋桨提供所需功率,辅助发电机组则为船上用电电设备负荷和PTI提供功率。电池组可作为一台虚拟发电机组提供峰值功率,对辅助发电机组提供支持。
该模式可在航行过程中使用,使船舶在特殊情况下达到最大设计航速,同时将装机机械功率保持在最低水平。

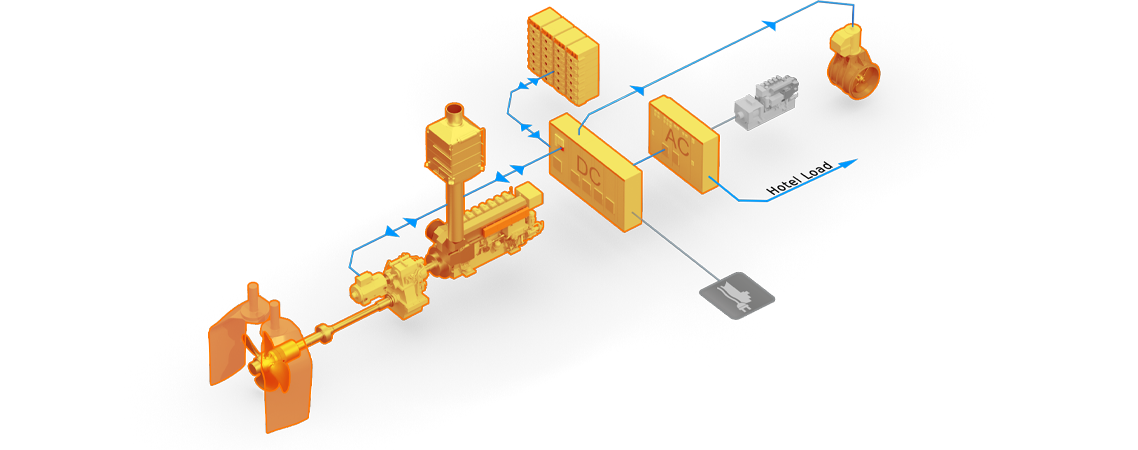

主机为螺旋桨提供所需功率,并驱动PTO为船上用电设备和侧推提供所需电力。电池组处于活动状态,提供削峰、备用电源和即时电源。发电机组处于非活动状态,从而降低检修成本、噪音和振动。在这种模式下,主推螺旋桨和侧推必须以低速协同工作。安装瓦锡兰门舵可确保出色的船舶操控能力、降低油耗并降低船舶的噪音和振动。
在这种模式下,电力通过主机的PTO产生,效率更高,降低了油耗和排放。瓦锡兰的门舵能缩小转弯半径、提高回转速率、缩短急停距离。

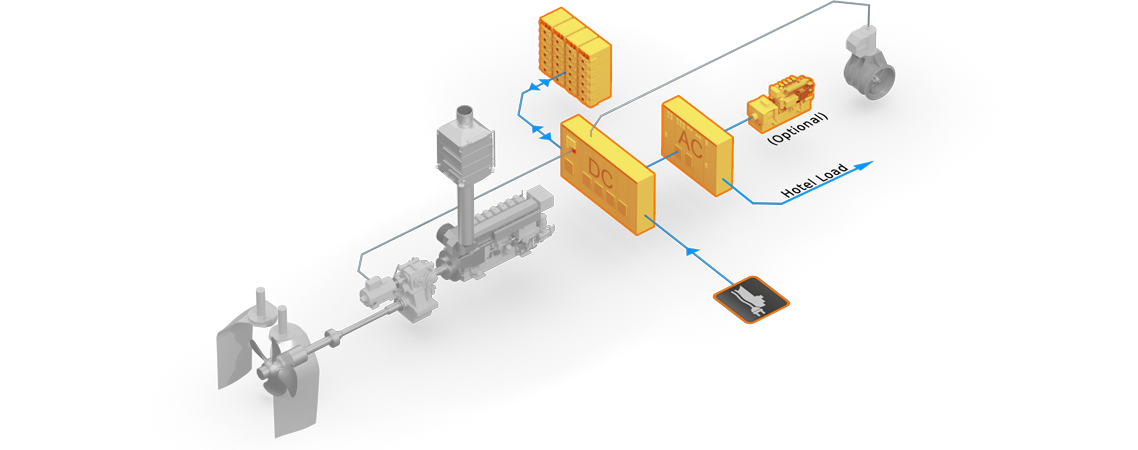

在有岸电连接的港口,连接岸电为船上用电设备供电;如果没有岸电连接,则由发电机组提供所需电力。电池组提供削峰功能,如需要,也可用岸电充电,避免使用主机。
辅助发电机组的大小可根据满足最高平均负荷的需要来确定,而电池组可在装载/卸载期间提供峰值功率,确保发电机组总是运行在最佳负荷,从而降低燃料消耗。

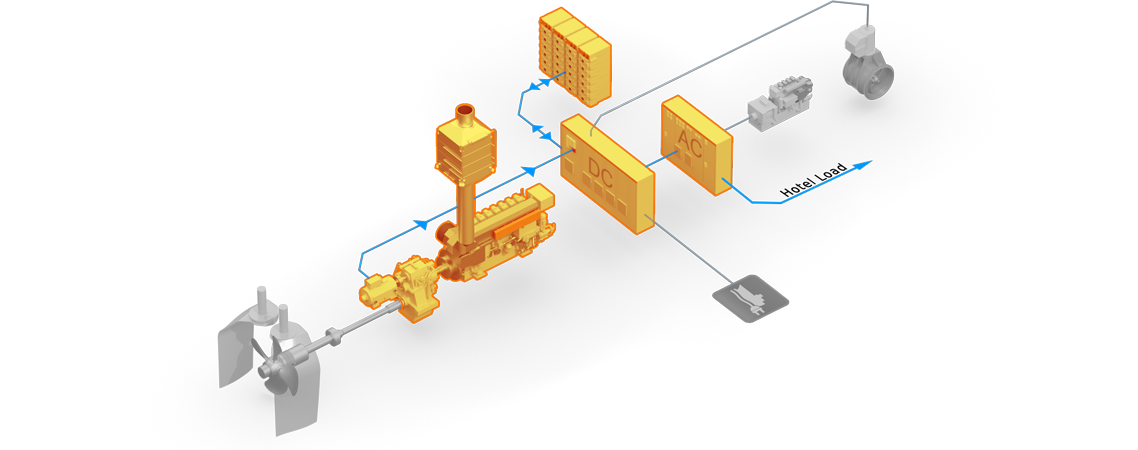

主机通过PTO提供电力,电池组在需要时以削峰或充电模式工作。在该模式下,辅助发电机组不工作。在这种备用模式下,齿轮箱里的离合器使主机和螺旋桨脱开,因此主机只驱动PTI承担船上用电设备负荷,并在需要时为电池充电。这种模式提供了额外的灵活性,例如在对辅助发电机组进行检修时。
Expand all
Collapse all
中型气体运输船
瓦锡兰用于该船型的推进系统中主机通过带有PTO/PTI的单级减速齿轮箱驱动可调桨。这有助船东在尽量降低船舶能效设计指数(EEDI)和IMO MARPOL公约的同时,确保安装的推进动力足以应对恶劣天气条件。瓦锡兰ProTouch推进控制系统提供用户友好的界面和高效推进控制EcoControl等先进功能。加装门舵能实现优异效率和操控性,而艏侧推则可以进一步提高操纵性。
在这种模式下,船舶按传统方式航行,主机驱动螺旋桨,辅助发电机组为船上用电设备提供电力;电池组处于非活动状态。这是其它所有船舶运行模式的后备模式。
主机为螺旋桨提供所需功率,并驱动 PTO 为船上用电设备提供电力。辅助发电机组处于停机状态。电池组则在推进或电力负荷出现功率波动(削峰)时为 PTO 提供支持。此外,ESS 还作为PTO 的后备,在 PTO 出现故障时承担用电负荷(备用电源),并在负荷急剧上升时帮助主机稳定(即时电源)
在这种运行模式下,CPP通过主机协助管理PTO。
这是在自由航行时最常用的模式,也可用于机动操纵运行。
PTO有助于减少辅机的运行时间,还能降低油耗和排放,因为电力由效率更高的主机产生。稳定的发动机运行可降低油耗,并有助于使用可能需要控制燃烧条件的替代燃料。
这种模式可作为主机发生故障时的安全备用模式,因为船舶能以较低速度航行到最近的港口。
主机和 PTI 同时为螺旋桨提供所需功率,辅助发电机组则为船上用电电设备负荷和 PTI 提供功率。电池组提供峰值功率,对辅助发电机组提供支持。
该模式可在航行过程中使用,使船舶在特殊情况下达到最大设计航速,同时将装机机械功率保持在最低水平。
主机为螺旋桨提供所需功率,并驱动 PTO 为船上用电设备和侧推提供所需电力。电池组处于活动状态,提供削峰、备用电源和即时电源。发电机组处于非活动状态,从而降低检修成本、噪音和振动。在这种模式下,主推螺旋桨和侧推必须以低速协同工作。安装瓦锡兰门舵可确保出色的船舶操控能力、降低油耗并降低船舶的噪音和振动。
在这种模式下,电力通过主机的PTO产生,效率更高,降低了油耗和排放。瓦锡兰的门舵能缩小转弯半径、提高回转速率、缩短急停距离。
在有岸电连接的港口,连接岸电为船上用电设备供电;如果没有岸电连接,则由发电机组提供所需电力。电池组提供削峰功能,如需要,也可用岸电充电,避免使用主机。
辅助发电机组的大小可根据满足最高平均负荷的需要来确定,而电池组可在装载/卸载期间提供峰值功率,确保发电机组总是运行在最佳负荷,从而降低燃料消耗。
主机通过 PTO 提供电力,电池组在需要时以削峰或充电模式工作。在该模式下,辅助发电机组不工作。在这种备用模式下,齿轮箱里的离合器使主机和螺旋桨脱开,因此主机只驱动 PTI 承担船上用电设备负荷,并在需要时为电池充电。这种模式提供了额外的灵活性,例如在对辅助发电机组进行检修时。
